Écrou crénelé DIN 935
Leader-Fastener® est un fabricant et distributeur d'écrous crénelés DIN 935. Nous avons une gamme complète de services depuis nos investissements dans les usines de production, le département d'exportation et jusqu'à la mise en place d'une équipe et d'un centre de contrôle de la qualité pour répondre à vos exigences. Nous considérons la qualité comme la vie de l'entreprise. Nous persistons dans la bonne qualité comme première politique et avons établi un ensemble de système de contrôle de qualité et d'inspection selon la norme internationale. Nous avons appliqué le système de garantie de qualité ISO9001 à chaque étape de la production, du transport et de la vente. Nous espérons que nous pourrons être votre partenaire en affaires en améliorant la qualité, le service de chevalier et le prix compétitif dans un proche avenir et être également vos amis.
envoyer une demande Téléchargement PDF
Description du produit

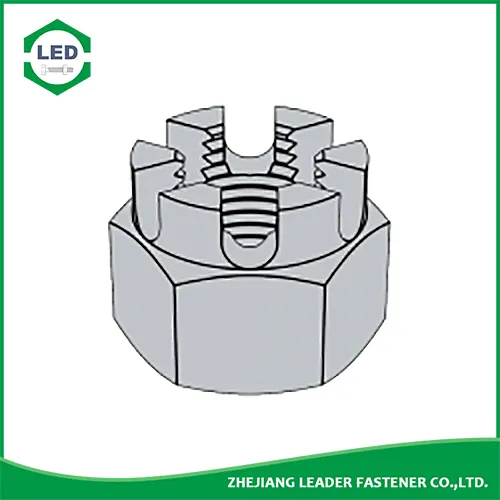

MétriqueÉcrou crénelé à fente hexagonale DIN 935sont des écrous hexagonaux où les fentes sont découpées dans un côté de l'écrou (DIN 935 jusqu'à 12 mm de diamètre) ou à travers la couronne (> 12 mm de diamètre). Ces fentes sont conçues pour offrir une fonction de verrouillage où une goupille fendue/goupille fendue (DIN 94), un clip R ou un fil de sécurité peuvent être alignés à travers les fentes et guidés à travers un trou percé dans la tige du boulon accouplé.
Spécification de produit de Leader-Fastener®Écrou crénelé DIN 935
Matériau : acier au carbone, acier inoxydable, acier allié, laiton.
Finition : noir, zingué, jaune de zinc, HDG, phosphate, DACROMET, Geomet, Magin, Ruspert, Téflon, etc.
Leader-Fastener® DIN 935-1 - 2013 Écrous hexagonaux à fente et crénelés - Partie 1 : Filetage métrique à pas gros et fin, qualités de produit A et B
| Taille de filetage D |
M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | |
| P | Pas (filetage grossier) | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 |
| Fil fin-1 | - | - | - | - | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | |
| Fil fin-2 | - | - | - | - | - | 1 | 1.25 | - | - | 2 | 1.5 | 2 | - | - | - | - | |
| da | maximum | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 19.5 | 21.6 | 23.8 | 25.9 | 29.2 | 32.4 | 35.6 |
| min | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | |
| de | maximum | / | / | / | / | / | / | 16 | 18 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 |
| min | / | / | / | / | / | / | 15.57 | 17.57 | 21.48 | 24.3 | 27.3 | 31 | 33 | 37 | 41 | 45 | |
| dw | min | 5.9 | 6.9 | 8.9 | 9.5 | 11.6 | 14.6 | 16.6 | 19.6 | 22.5 | 24.9 | 27.7 | 31.4 | 33.2 | 38 | 42.7 | 46.6 |
| e | min | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 29.56 | 32.95 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 |
| m | max=taille nominale | 5 | 6 | 7.5 | 8 | 9.5 | 12 | 15 | 16 | 19 | 21 | 22 | 26 | 27 | 30 | 33 | 35 |
| min | 4.7 | 5.7 | 7.14 | 7.64 | 9.14 | 11.57 | 14.57 | 15.57 | 18.48 | 20.16 | 21.16 | 25.16 | 26.16 | 29.16 | 32 | 34 | |
| w | maximum | 3.2 | 4 | 5 | 5.5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 |
| min | 2.9 | 3.7 | 4.7 | 5.2 | 6.14 | 7.64 | 9.64 | 10.57 | 12.57 | 14.57 | 15.57 | 17.57 | 18.48 | 21.48 | 23.48 | 25.48 | |
| m1 | min | 2.3 | 3 | 3.8 | 4.2 | 4.9 | 6.1 | 7.7 | 8.2 | 9.8 | 11.2 | 11.9 | 13.5 | 14.2 | 16.6 | 18.2 | 19.8 |
| n | maximum | 1.45 | 1.65 | 2.25 | 2.25 | 2.75 | 3.05 | 3.8 | 3.8 | 4.8 | 4.8 | 4.8 | 5.8 | 5.8 | 5.8 | 7.36 | 7.36 |
| min | 1.2 | 1.4 | 2 | 2 | 2.5 | 2.8 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 7 | 7 | |
| s | max=taille nominale | 7 | 8 | 10 | 11 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 |
| min | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.16 | 29.16 | 33 | 35 | 40 | 45 | 49 | |
| Série â¡ | Goupille fendue selon DIN EN ISO 1234 | 1x10 | 1.2x12 | 1.6x14 | 1.6x14 | 2x16 | 2.5x20 | 3.2x22 | 3.2x25 | 4x28 | 4x32 | 4x36 | 5x36 | 5x40 | 5x45 | 6.3x50 | 6.3x56 |
| par 1000 unitésâkg | 1.12 | 2.3 | 3.16 | 3.96 | 7.35 | - | - | - | 38.9 | 57.5 | 75.2 | - | 131 | 192 | 264 | 333 | |
| Taille de filetage D |
M36 | (M39) | M42 | (M45) | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | |
| P | Pas (filetage grossier) | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 | - | - | - | - | - | - |
| Fil fin-1 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | |
| Fil fin-2 | - | - | - | - | - | - | - | - | - | - | 4 | 4 | 4 | 4 | 4 | 4 | |
| da | maximum | 38.9 | 42.1 | 45.4 | 48.6 | 51.8 | 56.2 | 61 | 64.8 | 69.1 | 73.4 | 77.8 | 82.1 | 86.4 | 91.8 | 97.2 | 108 |
| min | 36 | 39 | 42 | 45 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 85 | 90 | 100 | |
| de | maximum | 50 | 55 | 58 | 62 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 120 | 130 |
| min | 49 | 53.8 | 56.8 | 60.8 | 63.8 | 68.8 | 73.8 | 78.8 | 83.6 | 88.6 | 93.6 | 98.6 | 103.6 | 108.6 | 118.6 | 128.4 | |
| dw | min | 51.1 | 55.9 | 60.6 | 64.7 | 69.4 | 74.2 | 78.7 | 83.4 | 88.2 | 92.9 | 97.7 | 102.4 | 107.2 | 111.9 | 121.1 | 135.4 |
| e | min | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 133.11 | 144.08 | 161.02 |
| m | max=taille nominale | 38 | 40 | 46 | 48 | 50 | 54 | 57 | 63 | 66 | 69 | 73 | 76 | 79 | 88 | 92 | 100 |
| min | 37 | 39 | 45 | 47 | 49 | 52.8 | 55.8 | 61.8 | 64.8 | 67.8 | 71.8 | 74.8 | 77.8 | 86.6 | 90.6 | 98.6 | |
| w | maximum | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 |
| min | 28.48 | 30.28 | 33.38 | 35.38 | 37.38 | 41.38 | 44.38 | 47.38 | 50.26 | 53.26 | 57.26 | 60.26 | 63.26 | 67.26 | 71.26 | 79.26 | |
| m1 | min | 21.9 | 23.5 | 25.9 | 27.5 | 29.1 | 32.3 | 34.7 | 37.1 | 39.3 | 41.7 | 44.9 | 47.3 | 49.7 | 52.9 | 56.1 | 62.5 |
| n | maximum | 7.36 | 7.36 | 9.36 | 9.36 | 9.36 | 9.36 | 9.36 | 11.43 | 11.43 | 11.43 | 11.43 | 11.43 | 11.43 | 14.43 | 14.43 | 14.43 |
| min | 7 | 7 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | |
| s | max=taille nominale | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 |
| min | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 117.8 | 127.5 | 142.5 | |
| Série â¡ | Goupille fendue selon DIN EN ISO 1234 | 6.3x63 | 6.3x71 | 8x71 | 8x80 | 8x80 | 8x90 | 8x100 | 10x100 | 10x100 | 10x112 | 10x112 | 10x125 | 10x140 | 10x140 | 10x140 | 10x160 |
| par 1000 unitésâkg | 447 | 584 | 710 | 860 | 1060 | 1300 | 1500 | 1800 | 2150 | 2500 | 2900 | 3300 | 3700 | 4100 | 5450 | 7600 | |
â , nombre d'emplacements :
â¤M39 : 6
M42~M68 : 8
â¥M72 : 10
â¡,Les longueurs des goupilles fendues sont données à titre indicatif uniquement.
â¢,Matériau :
a) Acier, classe de qualité : d < 5 mm : sous réserve d'accord ; 5mm≤d≤39mm : 6,8,10 ; d > 39mm : sous réserve d'accord. Norme DIN EN ISO 898-2
b) Acier inoxydable, Classe de propriété : dâ¤20mm : A2-70 ; 5 mm < dâ¤39 mm : A2-50 ; d > 39mm : sous réserve d'accord. Norme DIN EN ISO 3506-2
c) Métaux non ferreux, classe de qualité (matériau) : CuZn=alliage cuivre-zinc. Norme DIN EN 28839
DIN 935-3 - 2000 Écrous hexagonaux à fente - Partie 3 : Filetage métrique à gros pas, Grade de produit C
| Taille de filetage D |
M12 | M16 | M20 | M24 | (M27) | M30 | (M33) | |
| d | ||||||||
| P | Terrain | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 |
| da | min | 12 | 16 | 20 | 24 | 27 | 30 | 33 |
| maximum | 13 | 17.3 | 21.6 | 25.9 | 29.2 | 32.4 | 35.6 | |
| dw | min | 16.1 | 21.7 | 27.7 | 33.2 | 38 | 42.7 | 46.6 |
| e | min | 19.85 | 26.17 | 32.95 | 39.55 | 45.2 | 50.85 | 55.37 |
| m | max=taille nominale | 15 | 19 | 22 | 27 | 30 | 33 | 35 |
| min | 13.2 | 16.9 | 19.9 | 24.9 | 27.9 | 30.5 | 32.5 | |
| M1 | min | 10.6 | 13.5 | 15.9 | 19.9 | 22.3 | 24.4 | 26 |
| n | min | 3.5 | 4.5 | 4.5 | 5.5 | 5.5 | 7 | 7 |
| maximum | 3.98 | 4.98 | 4.98 | 5.98 | 5.98 | 7.58 | 7.58 | |
| s | max=taille nominale | 18 | 24 | 30 | 36 | 41 | 46 | 50 |
| min | 17.57 | 23.16 | 29.16 | 35 | 40 | 45 | 49 | |
| w | min | 9.48 | 12.3 | 15.3 | 18.16 | 21.16 | 23.16 | 25.16 |
| maximum | 10 | 13 | 16 | 19 | 22 | 24 | 26 | |
| Série | Goupilles attelles (ISO 1234) | 3,2 × 22 | 4 × 28 | 4 × 36 | 5 × 40 | 5 × 45 | 6,3 × 50 | 6,3 × 56 |
| par 1000 unitésâkg | - | 44 | 82 | 142 | 208 | 295 | 352 | |
Matériel:
Acier, Classe de propriété : â¤M16 : 5ï¼> M16 : 4. Norme DIN EN 20898-2
